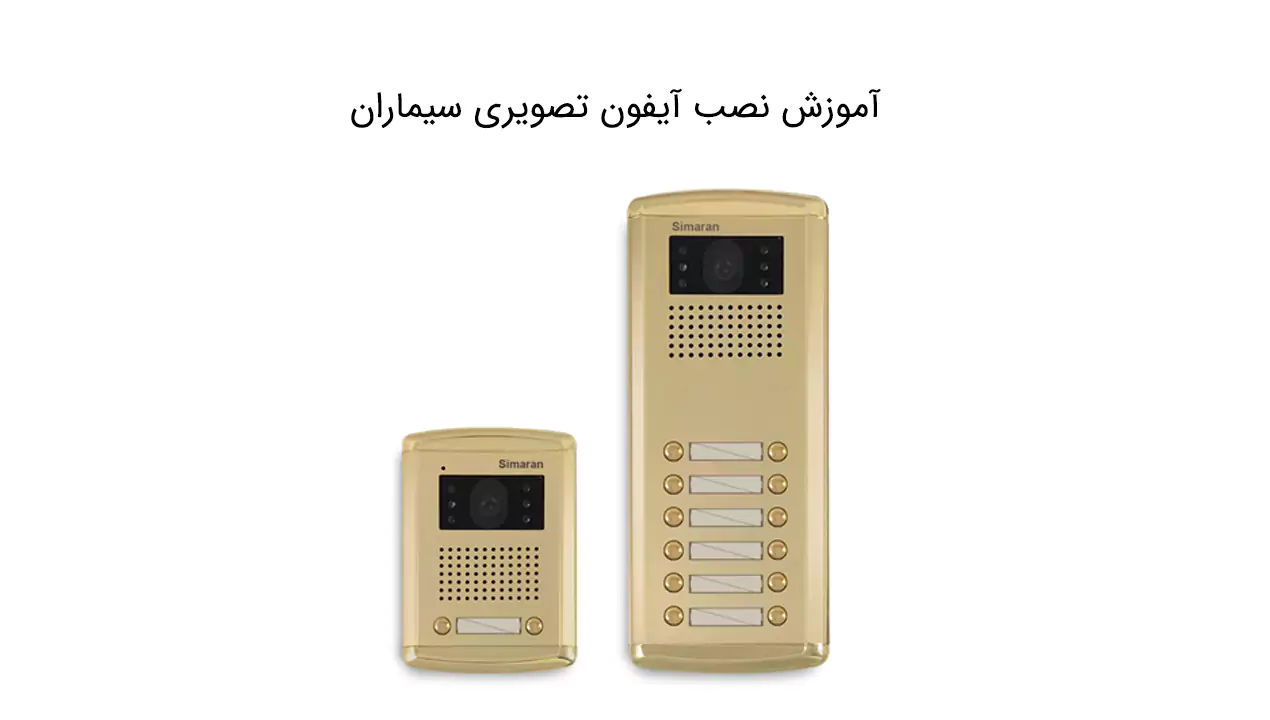

آموزش نصب آیفون تصویری سیماران
آموزش نصب آیفون تصویری سیماران
همهی ما میدانیم که امروزه استفادهی زیادی از آیفون تصویری شده و نصب آن در اکثر ساختمانها رایج شده است زیرا به شما این امکان را میدهد تا به راحتی چهره مراجعین را مشاهده کرده که این موضوع باعث افزایش امنیت ساختمان میشود. گفتنی است که آیفون تصویری متشکل از بخشهای مختلفی است که شامل: مانیتور داخلی ( برای مشاهده جلوی درب)، پنل آیفون تصویری (مجهز به دوربین و میکروفن جهت انتقال صدا و تصویر به داخل)، ترانس تغذیه (تامین کننده برق لازم برای آیفون) و قفل بازکن میباشد.
به همین دلیل سیمکشی و نصب آنها نسبت به آیفونهای صوتی پیچیدهتر بوده، از سوی دیگر آیفونهای تصویری به روشهای مختلفی نصب و سیمکشی میشوند مثلاً در ساختمانهای ساخته شده باید سیمکشی آنها به صورت روکار باشد اما در ساختمانهای در حال ساخت، معمولاً سیمکشی به صورت توکار است به همین دلیل باید توسط نصابان ماهر و متخصص انجام شود. برای توضیحات بیشتر مقاله را تا پایان مطالعه نمایید.
نصب و سیمکشی آیفون تصویری سیماران در ساختمان تک واحدی یا یک طبقه
گفتنی است که در مدار سیمکشی آیفون تصویری سیماران برای ساختمانهای تک واحده یا یک طبقه از سوئیچر داخلی استفاده نمیشود و برای اتصال سیمها نیز فقط از سوکت 5 پورت روی مانیتور استفاده میشود. و با توجه به اینکه آیفون تصویری بدون سوئیچر است، پورت پنجم خالی میماند. ترانس تغذیه آنتن تصویری آن نیز توسط سیم از مثبت و منفی بر روی پنل خارجی به کانکتور مثبت و منفی بر روی تغذیه وصل شده و برق 12 ولت AC به آن وارد میشود. برای سیمکشی درب بازکن آیفون لازم است یک ورودی از 12 ولت AC به این قطعه متصل کرده و به وسیله سیم به قفل ارتباط دهید. در آیفونهای تصویری سیماران مدل فوژان، برق پنل به واسطه ولتاژ ورودی به خود پنل تامین می شود.
روش نصب آیفون تصویری سیماران در ساختمان دو طبقه و بیشتر
همانطور که اشاره کردیم در ساختمانهای بیش از یک واحد تا حداکثر 4 واحد از نمونه آیفونهای تصویری سیماران استفاده میشود که مجهز به سوئیچر داخلی هستند؛ گفتنی است که در این آیفونها سوئیچر زنگ طبقات مختلف ساختمان را از هم جدا کرده و صدا و تصویر پنل یک واحد را به هم مرتبط میکند. اگر آیفون تصویری برند سیماران که تهیه کرهاید مخصوص ساختمانهای دو طبقه باشد مجهز به سوئیچر داخلی بوده و پشت پنل آیفون از جای سوکت 5 پورت بهرهمند میباشد؛ همچنین کلید آف و آن نیز در پشت پنل تعبیه شده است که میتوانید از آن برای روشن و خاموش کردن سوئیچر استفاده نمایید.
آیفون تصویری سیماران همراه با سوئیچر داخلی دارای چهار سیم قرمز، آبی، زرد و سفید است که در بین تمام واحدها مشترک بوده و فقط سیم قهوهای است که به عنوان سیم زنگ از هر واحد به پنل وصل میشود. در نتیجه سیمکشی این مدل از آیفون سیماران با کمک 5 سیم بوده و اتصالات و رنگ سیمها نیز به این صورت است:
- ترمینال شماره یک: سیم قرمز رنگ که وظیفه آن انتقال صدا و فرمان درب بازکن به پنل است.
- ترمینال شماره دو: سیم آبی رنگ مخصوص اتصال منفی میباشد.
- ترمینال شماره سه: سیم زرد رنگ مخصوص اتصال مثبت برای تغذیه پنل است.
- ترمینال شماره چهار: سیم سفید رنگ ارسال سیگنال تصویر را بر عهده دارد.
- ترمینال شماره پنج: سیم قهوهای رنگ مخصوص سیم زنگ میباشد.
دقت کنید که برای نصب و سیمکشی آیفون تصویری سیماران همراه با سوئیچر داخلی، ابتدا تعبیه قوطی توکار پنل آیفون را انجام داده و بعد از آن برای برقراری ارتباط بین پنلها اقدام نمایید. برای طی کردن روند، سیمهای قرمز، آبی، زرد، سفید و قهوهای را به وسیله سوکت 5 سیم، از مانیتور داخل واحد به پنل جلوی درب ساختمان متصل کرده و جمپر پشت مانیتور را در حالت OFF بگذارید؛ بعد از آن ترمینالهای AC و DC را طبق نقشه از پنل به منبع تغذیه و قفل بازکن متصل نمایید تا نصب آیفون تصویری به اتمام برسد.
نحوه نصب آیفون تصویری سیماران با سوئیچر خارجی
توجه داشته باشید که اگر تعداد واحدهای ساختمان مورد نظر بیش از 4 عدد باشد نصب آیفون تصویری سیماران مجهز به سوئیچر داخلی کارامد نبوده و نمیتواند جوابگوی نیاز ساختمان باشد زیرا در این صورت احتمالاً صدای زنگ دچار نویز و تصاویر دریافتی با اختلال رو به رو میشوند؛ بنابراین در چنین شرایطی بهترین کار استفاده از سوئیچرهای خارجی یا سوئیچرهای مجتمع سیماران است. این سوئیچرها برای واحدهای زوج از 2 الی 10 واحد طراحی و تولید شده اند و حتی برای ساختمانهای بیش از 10 واحد، نیز میتوان این سوئیچرها را به صورت سری به هم متصل کرد.
به عنوان مثال برای ساختمانی که دارای 16 واحد باشد میتوانید سوئیچر 6 و 10 واحدی را به هم سری کرده و برای نصب آیفون تصویری سیماران از آن استفاده نمایید. روند نصب و سیمکشی با سوئیچر خارجی یا مجتمع نیز با استفاده از همان 4 رشته سیم است به این صورت که چهار رشته سیم قرمز، آبی، زرد و سفید را از مانیتور هر واحد کشیده و آنها را به سوئیچر متصل مینماییم. در آخر لازم است که سوئیچر را به پنل داخلی جلوی درب ساختمان مرتبط کنیم. در این حالت سیم زنگ هر واحد به طور مجزا به سوئیچر وصل شده و در واقع همین قطعه است که دستور زنگ را به هر واحد ارسال و مدیریت میکند. گفتنی است که روش نصب قفل بازکن و ترانس تغذیه در آیفونهای تصویری سیماران مجهز به سوئیچر خارجی، کاملاً مشابه با مدلهای قبلی بوده و فرقی میان آنها نیست. به این صورت که سیمهای مخصوص ترمینالهای AC و DC پنل به منبع تغذیه و قفل بازکن آیفون وصل میشوند فقط در قسمتی که قرار است سوئیچر خارجی به صورت جداگانه در مدار سیمکشی آیفون سیماران قرار بگیرد، نکات زیر را مد نظر بگیرید.
- سوئیچر را در محلی از دیوار به صورت پیچ نصب کنید که سر پوشیده باشد و در معرض آب و باران نباشد.
- سوئیچر را بر روی سقف، به صورت نامرتب و آویزان نصب نکنید زیرا احتمالاً با اختلال در سیمکشی آیفون مواجه خواهید شد.
- از آن جایی که تعداد زیادی سیم همراه با ترمینالهای مختلف از طبقات متعدد ساختمان به سوئیچر متصل شدهاند، توصیه میکنیم شماره هر واحد را بر روی سوئیچر درج کرده تا هنگام تعمیر دچار مشکل نشوید؛ توجه داشته باشید که با توجه به اینکه از سوئیچر مرکزی استفاده میکنید جامپر پشت مانیتورها را در حالت ON قرار دهید. در این صورت سیم پنجم قهوهای رنگ بدون استفاده خواهد بود.
نکات مهم در زمان سیمکشی آیفون تصویری سیماران
توجه داشته باشید هنگام سیمکشی و نصب آیفونهای تصویری سیماران رعایت نکات زیر الزامی است:
- از کوتاه کردن بیش از حد اندازهی سیمها خودداری نمایید.
- فقط از ترمینال برای متصل کردن مانیتور به سیم برق، استفاده کنید.
- تغذیه آیفون تصویری سیماران را در جایی نصب کنید که در معرض نفوذ آب و باران نباشد.
- برای نصب کردن تغذیه به دیوار فقط از پیچ و رول پلاک استفاده کرده و از چسباندن تغذیه با چسب روی دیوار بپرهیزید
- برای نصب آیفون تصویری سیماران حتماً از افراد متخصص و با تجربه این حوزه کمک بگیرید.
سخن پایانی
ما در این مقاله از الکترو تعمیر سعی کردیم که نصب آیفون تصویری سیماران را با ذکر تمام نکات مهم توضیح دهیم؛ همانطور که گفتیم این آیفونها دارای چهار رشته سیم اصلی با رنگهای متفاوت قرمز، آبی، زرد و سفید هستند که از پنل به سمت مانیتور وصل میشوند و هر یک از آنها نیز وظیفهای بر عهده دارد؛ نصب و سیمکشی آیفونهای تصویری که در واقع وابسته به این رشته سیمها است روندی پیچیده و حساس دارد و اگر تمام مراحل به طور اصولی و صحیح انجام نشود، حتی اگر آیفون تصویری را از بهترین برند هم تهیه کرده باشید عملکرد درستی نداشته و حتی ممکن است در مواردی دچار آسیب جدی شود. به همین دلیل توصیه میکنیم این کار را با رعایت همهی جوانب و توجه به نکات مهم انجام داده و در صورت نداشتن علم و تجربه کافی نصب و سیمکشی را به برقکاران و افرادی که از تجربه و تخصص کافی در این زمینه برخوردار هستند، بسپارید.
خدمات مجموعه ما :
سؤالات متداول
سیمکشی آیفونهای تصویری که سوئیچر داخلی دارند؛ و آنهایی که فاقد سوئیچر داخلی هستند به چه صورت است؟
سیستم سیمکشی آن دسته که سوئیچر داخلی دارند پنج سیم بوده و مدلهایی که سوئیچر داخلی ندارند به روش چهار سیم انجام میشود.
سیمکشی آیفون تصویری سیماران در ساختمان یک طبقه به چه روشی انجام میشود؟
در یک طبقه توسط سیستم چهار سیم انجام خواهد شد.
آیفونهای تصویری شرکت سیماران در چند مدل تولید میشوند؟
در چهار مدل: فراز، فروز، فرداد و مشهورترین آنها، یعنی مدل فوژان طراحی و تولید میشوند.
