گفتنی است که الکتروپیک از شرکت‌های معتبر در تولید آیفون تصویری در ایران است این کمپانی با ارائه محصولات باکیفیت و مقرون‌به‌صرفه، جایگاه مناسبی در بازار دارد؛ مدل 1286 یکی از پرفروش‌ترین آیفون‌های تصویری این برند محسوب می‌شود که از قابلیت‌هایی چون: طراحی شیک و بادوام، تصویر با وضوح مناسب، ارتباط صوتی شفاف، پشتیبانی از قفل الکترونیک و .. بهره‌مند بوده و گزینه‌ای ایده‌آل برای ساختمان‌های مسکونی و اداری است. برای آموزش نصب آیفون تصویری الکتروپیک 1286 ( راهنمای کامل تصویری) در سایت الکترو تعمیر همراه ما باشید.

همچنین در صورت تمایل به دریافت خدمات تعمیر آیفون تصویری یا نصب آیفون تصویری همین حالا می توانید با ما تماس گرفته و با متخصصین ما ارتباط حاصل کنید.

آشنایی با اجزای آیفون تصویری الکتروپیک 1286

• پنل آیفون تصویری الکتروپیک: پنل الکتروپیک در واقع همان بخش آیفون است که در خارج از ساختمان وصل شده و از قسمت‌های مختلفی چون: دوربین، چراغ ال ای دی، شاستی زنگ به تعداد طبقات ساختمان، میکروفن، بلندگو تشکیل شده است.
• منبع تغذیه آیفون تصویری الکتروپیک: منبع تغذیه 386 است که برق ورودی آن 220 ولت و خروجی آن 12 ولت AC است.
• قفل بازکن آیفون تصویری الکتروپیک : بوبین قفل بازکن که توسط جریان برق 12 ولت برق‎دار می‌شود.
• مانیتور آیفون تصویری الکتروپیک: سایز مانیتور که ممکن است در مدل های مختلف متفاوت باشد.

قبل از آشنایی با اجزای آیفون تصویری الکتروپیک پیشنهاد می کنیم اگر نیاز به خدمات تعمیر آیفون تصوری کوماکس دارید با شماره کارشناسی 09120328329 تماس بگیرید.

ابزارها و تجهیزات لازم برای نصب

ابزار و تجهیزات لازم برای نصب آیفون تصویری الکتروپیک 1286 عبارتند از :

دریل و مته (برای سوراخ کردن دیوار و نصب پنل)، پیچ‎گوشتی (دور تخت و چهارسو)، آچار و پیچ‎های مناسب (برای محکم کردن قطعات)، سیم‎چین و سیم‏لخت‎کن (برای اتصال سیمها)، مولتی‎متر (برای تست ولتاژ و اتصالات)

تجهیزات مورد نیاز نیز شامل: کابلهای ارتباطی (مانند کابل 4 یا 6 زوج برای اتصال پنل به تلفن داخلی)، منبع تغذیه12V  در صورت نیاز سیستم، جعبه تقسیم (برای نظم بخشیدن به سیم‎کشی)، نوار عایق یا ترمینال (برای اتصال ایمن سیم‎ها)

خدمات ما : تعمیرات آیفون تصویری غرب تهران

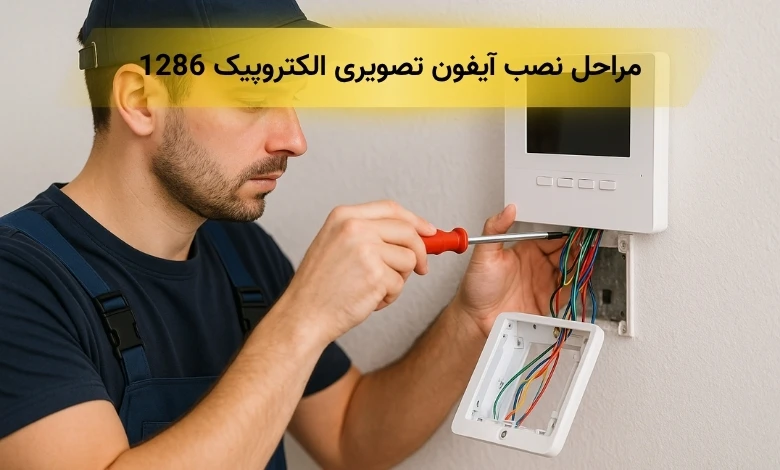

مراحل نصب آیفون تصویری الکتروپیک 1286

لازم است بدانید که نصب آیفون تصویری الکتروپیک 1286 دارای مراحلی است که همه باید با دقت و

 تخصص کافی انجام شوند تا بتوانید از دستگاه استفاده بهینه داشته باشید در ادامه مراحل مهم را توضیح می‌دهیم:

نصب پنل بیرونی(دم دری)

برای سیم‎کشی پنل بیرونی آیفون، سیم زرد به ترمینال 1 مخصوص تصویر، سیم قرمز مثبت به ترمینال 2، سیم مشکی منفی به ترمینال 3 سیم طوسی صدا و قفل بازکن به ترمینال 4، وصل می‌شوند؛ سیم سبز مخصوص زنگ آیفون را نیز پشت پنل، در زیر شاستی زنگ مورد نظر با پیچ می بندیم.

نصب مانیتور داخلی

برای نصب آیفون تصویری الکتروپیک 1286 قسمت مانیتور داخلی: محل مناسب که معمولاً نزدیکی پریز با 1.5 متر ارتفاع از زمین است را انتخاب کرده، سپس سیم‌ها را به ترمینال‌های مانیتور وصل کنید، مانیتور را به دیوار پیچ کرده و منبع تغذیه را وصل کنید در پایان تست نهایی را که شامل: پاسخ‌دهی به پنل بیرون، بررسی تصویر و صدا و تست قفل است را انجام دهید.

نصب و اتصال منبع تغذیه(ترانس)

توجه داشته باشید که محل نصب ترانس باید نزدیک جعبه تقسیم یا محل اتصالات و دور از رطوبت و گرمای زیاد باشد. برای اتصال سیم‌ها: ورودی (220V): به فاز و نول پریز متصل شده و خروجی (12V): به ترمینال‌های + و – آیفون وصل گردد؛ برای محافظت از فیوز از محافظ یا استابلایزر (در نوسانات برق) استفاده کرده و اتصالات را با نوار عایق یا ترمینال بپوشانید.

سیم‌کشی قفل برقی

اتصال به پنل داخلی: دو سیم از ترمینال‌های مخصوص قفل  که معمولا با علامت “LOCK” یا “DOOR RELEASE” هستند را به قفل برقی وصل کنید؛ نحوه سیم‌کشی قفل: از کابل 2 رشته ای با سطح مقطع استفاده کرده و سیم‌ها را از مسیر ایمن (داخل داکت یا لوله فلکسیبل) عبور دهید.

برای اتصال به منبع تغذیه: اگر قفل نیاز به منبع جداگانه دارد معمولا 12V، آن را به خروجی ترانس وصل کنید در صورت استفاده از قفل مکانیکی، فقط اتصال به پنل داخلی کافی است. پس از نصب، عملکرد قفل را با فشار دادن دکمه بازکن از پنل داخلی آزمایش کنید.

نکات مهم در نصب و سیم‌کشی

امنیت اولویت اول در نصب آیفون تصویری الکتروپیک 1286 است بنابراین همیشه برق اصلی را قبل از شروع

کار قطع کرده و از ابزار عایق شده استفاده نمایید، نکته دوم انتخاب کابل مناسب است برای بخش صدا و تصویر از کابل 4 یا 6 زوج استاندارد و برای تغذیه از سیم با مقطع حداقل 0.75mm² استفاده کنید.

برای سیم‌کشی نیز سیم‌های صدا و تصویر را از مسیر جداگانه از سیم‌های برق عبور داده و از داکت یا لوله فلکسیبل برای محافظت کابل‌ها استفاده کنید توجه کنید که تمام اتصالات را با ترمینال یا نوار عایق محکم کرده و از اتصال کوتاه سیم‌ها جلوگیری نمایید؛ بعد از هر بخش از نصب، آن قسمت را تست کرده و قبل از نصب کامل، سیستم را به صورت موقت راه اندازی نمایید.

توجه به رنگ‌بندی استاندارد سیم‌ها

توجه داشته باشید که رنگ‌بندی سیم‌ها ممکن است در مدل‌های مختلف متفاوت باشد و بهتر است هنگام نصب آیفون تصویری الکتروپیک 1286 به دفترچه راهنما مراجعه کنید ولی معمولاً : سیم زرد به ترمینال شماره یک که تصویر آیفون را منتقل می کند، سیم قرمز به ترمینال شماره 2 که مخصوص جریان مثبت است، سیم مشکی به ترمینال شماره 3 که مخصوص جریان منفی است، سیم طوسی به ترمینال شماره 4 که صدا و قفل را بین دو پنل منتقل می‎کند و سیم زنگ به ترمینال 5 که با حرف B مشخص شده است وصل می‌شوند.

استفاده از کابل با کیفیت و جلوگیری از افت ولتاژ

از کابل مسی استاندارد با عایق مرغوب استفاده کنید، حداقل سطح مقطع 0.75mm²  برای تغذیه و 0.5mm²  برای سیگنال است؛ همچنین برای جلوگیری از افت ولتاژ در فواصل بیش از 20 متر از کابل با مقطع بالاتر استفاده کرده و در مسیرهای طولانی (بیش از 50 متر) از تقویت کننده سیگنال استفاده نمایید.

دوری از منابع نویز ( مودم، کابل برق فشار قوی)

حداقل 50 سانتی‌متر از سیم‌های برق اصلی (220V) فاصله بگیرید و اگر عبور موازی اجتناب‌ناپذیر است از کابل شیلددار استفاده کنید؛ همچنین آیفون را حداقل 1 متر از مودم دور نگه داشته و از قرار دادن پنل داخلی نزدیک تلفن بی‌سیم یا دستگاه‌های فرکانس ‌بالا خودداری کنید.

تست کامل قبل از نصب نهایی قاب‌ها

 هنگام نصب آیفون تصویری الکتروپیک 1286 برای تست کامل قبل از نصب نهایی قاب‌ها

• سیستم را روشن کرده و کیفیت تصویر (وضوح، نور، عدم پارازیت) را بررسی کنید.
• میکروفون و اسپیکر را تست کرده تا صدای واضح بدون نویز داشته باشند
• قفل الکترونیک را بررسی و از عملکرد صحیح دکمه بازکردن درب از پنل داخلی مطمئن شوید.
• تأخیر و قدرت قفل برقی را تست کنید.
• اتصالات را کنترل و از محکم بودن سیم‌ها در ترمینال‌ها مطمئن شوید؛ گرم شدن غیرعادی ترانس یا قطعات را بررسی کنید.
• عملکرد تمام دکمه‌های پنل بیرونی/داخلی را تست کنید.

سخن آخر

آیفون تصویری الکتروپیک 1286 دارای کیفیت، قیمت مناسب و امکانات کاربردی می‌باشد به همین دلیل یکی از گزینه‌های ایده‌آل برای ایمن‌سازی و ارتباط هوشمند ساختمان‌ها به شمار می‌رود؛ اگر اصول نصب صحیح (سیم‌کشی صحیح، منبع تغذیه مناسب و دوری از نویز)، را رعایت کنید می‌توانید از طول عمر بالا و عملکرد پایدار این سیستم بهره‌مند شوید.
